冷库螺杆制冷压缩机滑阀调节工作原理
时间: 2024-10-18 14:37:36
一、螺杆
制冷压缩机工作原理

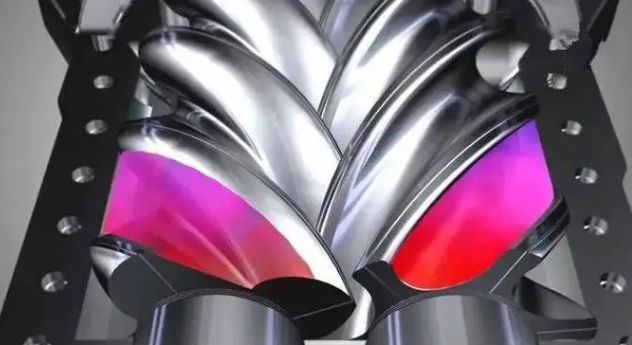

螺杆制冷压缩机主要由两个相互咬合的螺杆构成,其中一个称为主动螺杆(阳转子或凸转子),另一个称为从动螺杆(阴转子或凹转子)。这两个螺杆在机体内作回转 运动,形成一系列连续的封闭工作室。
吸气过程:当主动螺杆旋转时,它会带动从动螺杆一起旋转。随着螺杆的旋转,齿槽容积逐渐扩大,并与吸入口相连通。此时,由蒸发系统来的气体通过孔口进入齿槽容积,完成气体的吸入过程。
压缩过程:在转子旋转到一 定角度后,齿间容积会越过吸入孔口位置,与吸入孔口断开,此时吸入过程结束。随着螺杆的继续旋转,被机体、吸气端座和排气端座所封闭的齿槽内的气体,由于阴阳
转子的相互啮合和齿的相互填塞,会被压向排气端。在这个过程中,气体的压力逐渐升高,完成压缩过程。
排气过程:当转子转动到使齿槽空间与排气端座上的排气孔口相通时,气体被压出,并自排气法兰口排出,完成排气过程。此时,螺杆式制冷压缩机的一个完整工作循环结束。
二、螺杆制冷压缩机滑阀调节原理
螺杆制冷压缩机中的滑阀调节是一种用来改变压缩机工作容积,从而实现容量控制的方法。这种调节方式允许压缩机根据系统负载的变化来调整输出冷量,以达到节能和优化运行的效果。
滑阀是用来对容量进行无极控制的,在正常关机以后在开机,该部件不加载,滑阀是由微控制板通过油压来进行控制的,会改变压缩机
制冷能力。滑阀是安装在一个转子轴上的可移动部件。
湖南冷库设备
通过改变滑阀的位置,可以调整转子之间形成的压缩空间的有 效长度。调节过程,当滑阀向后移动时,它会减少有 效的工作容积,导致部分已吸入但未被完 全压缩的气体直接返回到吸气端,这部分气体没有经过完整的压缩循环就被释放掉了,从而减少了实际输出的压缩气体量。
相反地,如果需要增加输出,则将滑阀向前推,使得更多的气体被压缩并通过排气口排出。
通过滑阀的左右移动,增大或减小有 效压缩容积,调节输气量大小。当加载时活塞左移带动滑阀左移,输气量增加;减载时:活塞右移带动滑阀右移,输气量减少。
