干式蒸发器制冷剂在换热管内通过，冷水在高效换热管外运行，这样的换热器换热效率相对较低，其换热系数仅为光管换热系数的2倍左右，但是其优点是便于回油，控制较为简便，而制冷剂的充注量大约是满液式机组充注量的1/2～1/3左右。

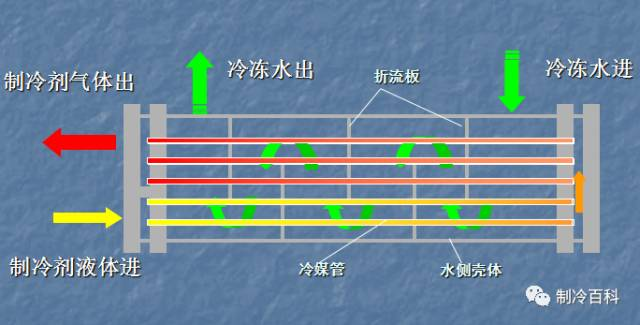

干式蒸发器的结构

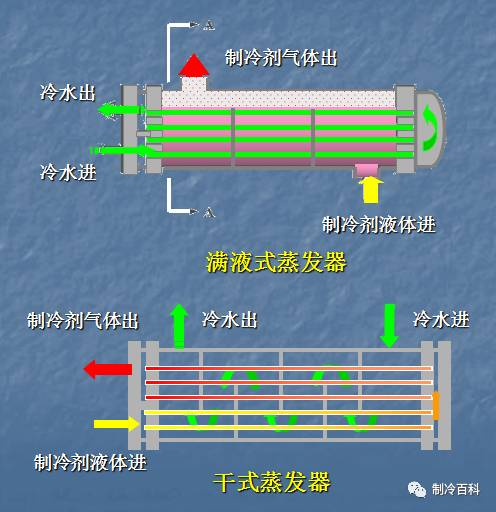

       满液式蒸发器与干式蒸发器的运行方式恰好相反，冷水在换热管内通过，制冷剂完全将换热管浸没，吸热后在换热管外蒸发。满液式蒸发器的传热管表面上有许多针形小孔，管内表面上还有螺旋形凸起强化冷水侧的换热。这种同时强化管外沸腾和管内传热的高效传热管，使其传热系数较光管提高了5倍左右。

满液式蒸发器在管内走水，制冷剂在管簇外面蒸发，所以传热面基本上都与液体制冷剂接触。一般壳体内充注的制冷剂量约为筒体有效容积的55%~65%，制冷剂液体吸热气化后经筒体顶部的液体分离器，回入压缩机。操作管理方便，传热系数较高。
缺点：①制冷系统蒸发温度低于0℃时，管内水易冻结，破坏蒸发管；②制冷剂充灌量大；③受制冷剂液柱高度影响，筒体底部的蒸发温度偏高，会减小传热温差；④蒸发器筒体下部会积油，必须有可靠的回油措施，否则影响系统的安全运行。
干式蒸发器的制冷剂在管内流动，水在管簇外流动。制冷剂流动通常有几个流程，由于制冷剂液体的逐渐气化，通常越向上，其流程管数越多。为了增加水侧换热，在筒体传热管的外侧设有若干个折流板，使水多次横掠管簇流动。
优点：①润滑油随制冷剂进入压缩机，一般不存在积油问题②充灌的制冷剂少，一般只有满液式的1/3左右；③t0在0℃附近时，水不会冻结。
